USB转485-232工具¶
一、产品概述¶
USB转485-232工具，用于实现电脑端USB接口，转换成RS485或RS232接口，实现不同通信接口转换。
USB对外发送数据时，RS485和RS232同时可以接收到数据，但是RS485和RS232同时只能有一个处于发送状态，如果同时发送，USB端接收数据会错乱。
二、功能特点¶
- 全速USB设备接口，兼容USB V2.0
- 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改
- 工业级设计，满足不同领域使用需求
- 200W TVS瞬态抑制防护
- 接口带有自恢复保险丝限流保护
- RS485通信距离1200米
- RS232通信距离15米
- 数据传输指示灯实时显示
- 透明传输，不受协议限制
三、接线说明¶
| 丝印名称 | 说明 |
|---|---|
| B | 485 B |
| A | 485 A |
| RX | 232接收 |
| TX | 232发送 |
| GND | 232 GND |
⚠️注意：对于RS485接口，是A接A，B接B，有的客户设备上写的是A+和B-，也是一样A接A，B接B
⚠️对于RS232接口，TX和RX要交叉连接，即RX接设备TX，TX接设备RX，GND接设备GND
⚠️本设备只是硬件接口转换而已（当成导线就行），不涉及到软件，客户所有软件问题请不要问我们，需要问你们要调试的设备厂家！
四、驱动软件¶

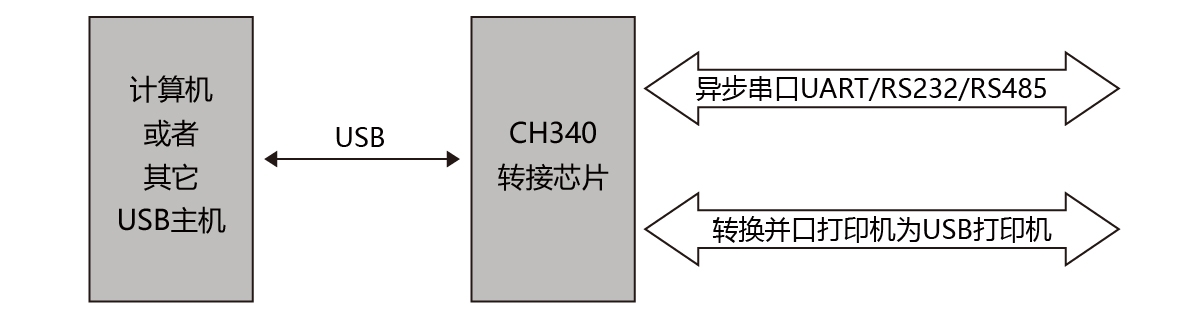

USB转串口Windows一键式安装驱动程序，支持32/64位Windows 11/10/8.⅛/7/VISTA/XP，SERVER 2022/2019/2016/2012/2008/2003，2000/ME/98，通过微软数字签名认证，支持USB转UART的3线和9线SERIAL串口等。
USB转串口macOS厂商驱动程序，支持OS X 10.9~10.15，OS X 11（Big Sur）及以上，内有安装指导文档。
下载链接：ch340_苹果系统驱动.rar
赠送常用的串口调试软件，适用于Windows系统
下载链接：sscom5.13.1.rar
